Aluminiumlegeringstråd: Kvaliteter, egenskaper, applikationer och inköpsguide

Vad är Tråd av aluminiumlegering och hur skiljer det sig från ren aluminiumtråd?

Aluminiumlegeringstråd är ett ledande material som produceras genom att tillsätta kontrollerade mängder legeringselement - oftast magnesium, kisel, järn, koppar eller sällsynta jordartsmetaller - till en basaluminiummatris. Resultatet är en tråd som bibehåller aluminiums inneboende låga densitet och korrosionsbeständighet samtidigt som den levererar avsevärt förbättrad draghållfasthet, konduktivitetsstabilitet och utmattningsprestanda.

Ren aluminiumtråd (1xxx-serien, 99% Al) har en slutlig draghållfasthet på ungefär 60–80 MPa , vilket gör den olämplig för lastbärande eller högvibrerande applikationer. Vanliga trådkvaliteter av aluminiumlegering som används inom el- och konstruktionsservice inkluderar:

• 1350-H19 — nästan ren Al av elektrisk kvalitet, som används i överliggande kraftledare (ACSR, AAAC)
• 6101 / 6201 — Al-Mg-Si-legering, värmebehandlingsbar, draghållfasthet 295–330 MPa, allmänt använd i AAAC- och ACAR-ledare
• 5056 / 5154 — Al-Mg-legering, utmärkt korrosionsbeständighet, vanlig i kablage till marina och bilar
• 8000-serien (8030, 8176) — Al-Fe-Cu-legering, godkänd av NEC för byggtråd som kopparersättning

Den viktigaste skillnaden ligger i mikrostrukturen: legeringselement introducerar nederbördshärdande faser eller solid-lösningsförstärkning som rent aluminium saknar, vilket gör det möjligt för ingenjörer att justera styrka, krypmotstånd och elektrisk ledningsförmåga för specifika designkrav.

Mekaniska och elektriska egenskaper: Vad köpare behöver veta

Att välja rätt trådkvalitet av aluminiumlegering kräver att man balanserar två egenskaper som ofta växlar mot varandra: elektrisk ledningsförmåga (mätt som en procentandel av IACS — International Annealed Copper Standard) och draghållfasthet. Tabellen nedan jämför de mest kommersiellt relevanta betygen:

Utöver ledningsförmåga och styrka bestämmer tre ytterligare egenskaper långsiktig serviceprestanda:

• Krypmotstånd — Vid långvarig dragbelastning kan aluminiumtråd förlängas med tiden (krypa), vilket orsakar ledarnedhängning i luftledningar. Legeringar med Fe- och Si-tillsatser (8030, 6201) uppvisar betydligt lägre kryphastigheter än rent aluminium.
• Utmattningsmotstånd — Vibrationsinducerade utmattningssprickor är ett stort felläge i överliggande ledare. 6201 och sällsynta jordartsmetaller dopade legeringar visar utmattningsgränser 30–50 % högre än 1350-H19 vid ekvivalenta diametrar.
• Korrosionsbeständighet — Den naturliga aluminiumoxidfilmen (Al₂O₃) på alla aluminiumlegeringar ger ett bra atmosfäriskt skydd. Mg-haltiga legeringar (5xxx-serien) fungerar bäst i saltspray- och kustmiljöer.

Viktiga tillämpningar över branscher

Tråd av aluminiumlegering används över ett bredare utbud av slutmarknader än de flesta köpare förväntar sig. Varje applikation ställer en tydlig uppsättning krav på trådens egenskaper.

Kraftöverföring och distribution

Den största enskilda marknaden för tråd av aluminiumlegering är överliggande kraftledare. All-Aluminium Alloy Conductors (AAAC) använder uteslutande 6201-trådad tråd, och erbjuder ett överlägset förhållande mellan styrka och vikt jämfört med ACSR (stålförstärkt aluminium) på spännvidder upp till 500 m. Globala uppgraderingar av transmissionsinfrastrukturen, särskilt i Asien och Mellanöstern, driver efterfrågan på höghållfast 6201-tråd med diametrar från 2,0 mm till 4,5 mm.

Bygg- och anläggningsledningar

Efter årtionden av oro för anslutningsfel med äldre kablar av ren aluminium, utvecklades 8000-seriens legeringstråd (8030, 8176) för att eliminera dessa problem. NEC artikel 310 och UL 83 lista nu uttryckligen 8000-seriens legering som ett godkänt ledarematerial för grenkretsar i bostads- och kommersiella byggnader. Dess ledningsförmåga matchar 1350-gradigt aluminium, medan dess förbättrade duktilitet och krypmotstånd vid terminaler gör den till ett kostnadseffektivt substitut för koppar, som kostar ungefär 3–4× mer per kilo .

Kablage för fordon och elbilar

Viktminskning är en högsta prioritet för biltillverkare. Att ersätta koppar med aluminiumtråd i karossselar och batterianslutningar kan minska selens vikt genom att 40–48 % . Utmaningen är att uppnå tillräcklig flexibilitet vid små dimensioner (0,35–0,5 mm²), vilket är anledningen till att Al-Fe-Cu och Al-Mg-Si mikrolegeringar med specialiserade dragnings- och glödgningsprocesser används snarare än standardkvaliteter. Tesla, Toyota och flera europeiska OEM-tillverkare har flyttat högströms batterikablar till aluminiumtråd över sina elbilar.

Svetsning och additiv tillverkning

ER4043 och ER5356 svetstråd av aluminiumlegering är de två mest specificerade tillsatsmaterialen för MIG/TIG-svetsning av aluminiumkonstruktioner. ER4043 (Al-Si) ger lägre sprickkänslighet och en jämnare pärlprofil; ER5356 (Al-Mg) ger högre draghållfasthet i svetszonen ( ~260 MPa jämfört med ~190 MPa för ER4043) och är det föredragna valet för marina och strukturella svetsar. Samma legeringsfamiljer används nu som råmaterialtråd i wire-arc additive manufacturing (WAAM) för stora flyg- och verktygskomponenter.

Tillverkningsprocess: från stav till slutlig tråd

Att förstå hur aluminiumtråd tillverkas hjälper köpare att utvärdera kvalitetspåståenden och specificera de korrekta produktparametrarna.

1. Legering och gjutning — Aluminiumgöt smälts i induktions- eller gaseldade ugnar. Legeringselement tillsätts i exakta förhållanden, avgasas med kväve- eller argonflöde för att avlägsna väteporositet och gjuts till stång via kontinuerlig gjutning (Properzi- eller Conform-process) till diametrar på 9–20 mm.
2. Varmrullande — Gjuten stång varmvalsas omedelbart vid 400–500 °C genom en serie valsningspassager för att förfina kornstrukturen och uppnå målstångens diameter (vanligtvis 9,5 mm för tråddragningsmaterial).
3. Tråddragning — Stång dras genom volframkarbid- eller diamantformar i flera omgångar, vilket minskar diametern successivt. Mellanglödgning vid 300–380 °C tillämpas vid behov för att återställa duktiliteten mellan dragningsstegen.
4. Värmebehandling (temperering) — För värmebehandlingsbara legeringar (6xxx, 2xxx) utvecklar lösningsvärmebehandling följt av artificiell åldring (T6, T81) den utfällningshärdade mikrostrukturen som ger tråden dess slutliga mekaniska egenskaper.

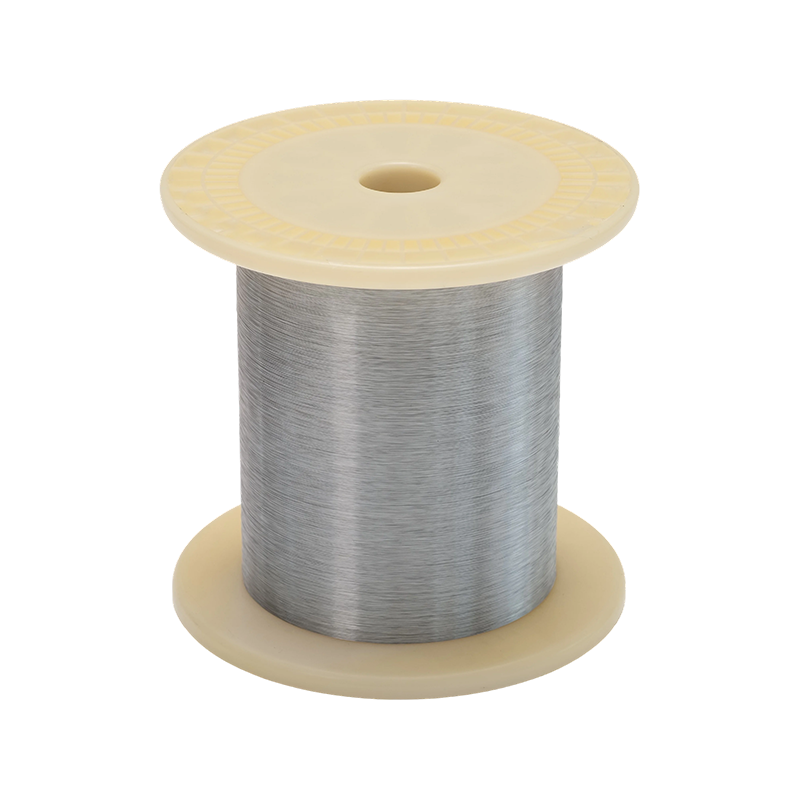

5. Ytbehandling och spolning — Tråd kan få en lätt oljebeläggning för korrosionsskydd eller en plåt/zinkplätering för kopplingskompatibilitet, sedan lindad på spolar eller rullar till kundspecificerad vikt.

Viktiga kvalitetskontrollpunkter inkluderar kemisk sammansättning (OES-spektrometri), dragprovning enligt ASTM B557, resistivitetsmätning enligt ASTM B193 och ytinspektion för stansmärken eller sömmar som skapar utmattningsinitieringsplatser.

Hur man köper aluminiumtråd: standarder, specifikationer och leverantörsutvärdering

Upphandlingsteam som köper aluminiumlegeringstråd för första gången – eller byter leverantör – bör referera till följande standarder för att förankra sina tekniska specifikationer:

• ASTM B396 / B397 — Koncentriskt lagd ledare i legering 6201-T81
• ASTM B800 / B801 — 8000-seriens legeringstråd för byggnadsapplikationer
• IEC 62004 — Termiskt resistent aluminiumtråd för luftledare
• AWS A5.10 — Svetselektroder och stänger av blankt aluminium och aluminiumlegering
• GB/T 23308 — Kinesisk nationell standard för tråd av aluminiumlegering som används i överliggande ledare (relevant för inköp av leveranskedjan i Asien och Stillahavsområdet)

Vid utvärdering av leverantörer, begär brukstestcertifikat (MTC) som inkluderar värme/lotnummer, kemisk sammansättning, drag- och töjningstestresultat och resistivitetsdata. Ansedda producenter kommer att hänvisa till tredje parts laboratorieackreditering (ISO/IEC 17025) för sina interna tester. För stora volymer eller kritiska applikationer, överväg att kräva bevittnade fabriksacceptanstestning (FAT) eller tredjepartsinspektion vid bruket före leverans.

Ledtiderna för standardkvaliteter (1350, 8030, 6201) sträcker sig vanligtvis från 4–8 veckor fritt fabrik för beställningar över 5 MT. Anpassade legeringskompositioner, icke-standardiserade diametrar eller specialhärdning kan kräva 10–16 veckor och minsta beställningskvantitet på 2–5 MT per storlek.
